Video ke stroji můžete shlédnout zde:
http://www.omec-srl.com/files/Video/BC-5.wmv

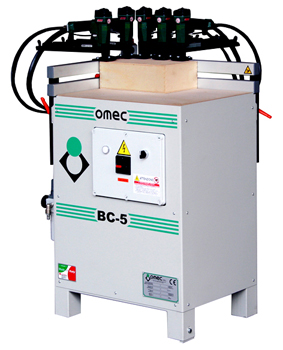

Hřebíkovací stůl OMEC BC-5 byl navržen pro spojování krabic prostřednictvím kovových hřebíků a špendlíků.Stroj je vybaven pěti hřebíkovačkami namontovanými na úhlovém hliníkovém nastavitelném pravítku:tři na delší straně,dva na kratší straně.Pro krabice s jedním dnem se provede spojení dvou stran krabice,kus se otočí a provede se spojení zbývajících dvou dílů. Pro krabice se dnem a víkem se totožná operace provede i na víku.Kusy se vkládají ručně,upínání a hřebílkování je ovládáno pomocí čidla,které zaznamená přítomnost kusu.Regulace výšky krabice se provádí pomocí volantu s indikátorem polohy.Všechna nastavení jsou velice jednoduchá a rychlá.Ovládání probíhá přes elektrický panel PLC na bázi stroje.
Maximální a minimální rozměry kusů
Rozměry | Délka | Šířka | Výška | Tloušťka |
minimální | 80mm | 80mm | 80mm | 5mm |
maximální | 600mm | 460mm | 250mm | 16mm |
Kompozice standard
5 pneumatických hřebíkovaček |
Sada nářadí pro nastavení a údržbu |
Návod k obsluze |
